テストプロの利点

メタルケーブル認証試験ハイエンドのTestPro CV100は、任意のハンドヘルドテスターで最も洗練されたRF測定エンジンです。最大3GHzの周波数範囲をサポートし、すべてのモードの組み合わせパラメータ（TCLを含む）をテストすることができ、銅線認証試験のレベル2Gの精度仕様を超えています。

光ファイバー認証試験TestProの光ファイバー測定は、業界標準のTier-1認証を提供するだけでなく、マルチモードおよびシングルモード光ファイバーの構内配線用にカスタマイズ可能な制限を提供します。さらに、これらのアダプタには、ワイヤの断線を素早く表示するための内蔵 VFL や、スマート・ビルディング・イニシアチブをサポートするハイブリッド・パワー・ファイバー・アプリケーションのための電気電圧測定用の内蔵接続ポートが含まれています。

光ファイバー端面検査汚れたコネクタは、光ファイバー・リンクの性能低下の最も一般的な原因です。TestPro のファイバー検査機能により、設置環境とトラブルシューティング環境の両方でファイバー端面の清浄度をチェックすることができます。

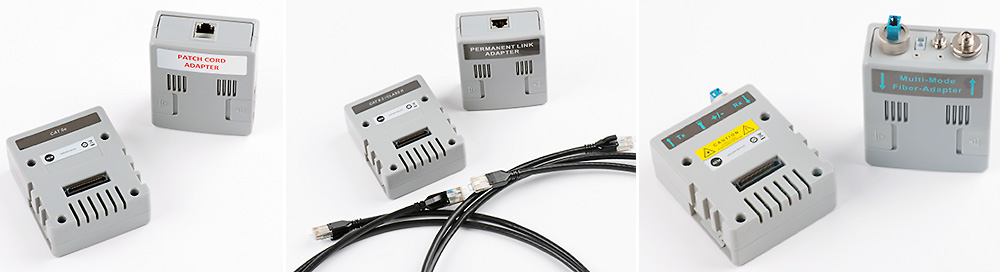

拡張性と柔軟性TestPro 100 には、オプションの取り外し可能なアダプタが付属しており、今日のネットワーク・インフラストラクチャのニーズに対応し、将来の要件に対応するために簡単に拡張できるように、多種多様なテスト機能を可能にします。

オートテスト機能TestPro 100のオートテスト機能は、ケーブルリンクが希望のネットワークレートをサポートすることを確認するための最も簡単で信頼性の高い方法です。また、市場で最も速いオートテストです。

PoEテストTestPro 100のAD-NET-CABLEアダプタは、PoE導入を検証するための最も包括的なテストを提供します。802.3 af/at/btおよびUPOEを含むすべてのPoE規格をサポートします。さらに、外部負荷を介して、より長い期間にわたってPoEソースの持続的な負荷を可能にします。参考動画はコチラ

TestProの特にすぐれた機能
スイッチからPoEへの適切なDC電源の供給
　プロトコルテストおよび実際の負荷テストを含む９０Wまでをサポート
実際にロードされたPoE電源の検出
PoEの連続負荷テスト（外部不可機能付き）
PoEペアの検出

マルチギガリンク速度検証TestProは、イーサネットが1/2/5/5/5/10GBASE-Tでサポートされていることを確認するためにリンクを検証することができます。ネットワーク負荷下でSNR測定を実行することができ、ケーブルリンクが希望のネットワークレートをサポートすることを確実にします。

ネットワーク接続性テストTestProは、内蔵の10/100/1000ネットワーク・インターフェース・コネクタ、または統合されたWiFiインターフェースを介して、ライブのイーサネット・ネットワークに接続することができます。接続されると、TestProはネットワーク上の接続されたデバイスを自動検出します。他のデバイスをPingして、トレーサルートで接続性を確認したり、レイテンシを測定したりすることができます。

Wi-FiテストTestProは、すべての2.4GHzおよび5GHz Wi-Fi SSIDと関連するRSSI値（受信電力レベル）を自動検出することができます。これは、Wi-Fi「デッドゾーン」の発見や、オプションのEdimax EW-7822ULC Wi-Fi USBアダプタを使用したWi-Fi接続性の確認に役立ちます。

業界最高の保証すべてのTestPro CV100には、購入日から2年間の完全な保証が付いています。

OTDRアダプタで高精度テストを実現 AEMの高度なOTDR テストアダプタを使用してテスト機能を強化します。NSA と TestPro システムの両方とシームレスに統合するように設計されたこれらのアダプタは、正確で信頼性の高い光ファイバーテストに最適なソリューションです。

OTDRアダプタで高精度テストを実現
利点
シームレスな互換性： NSAプラットフォームとTestPro プラットフォームの両方で 完璧に動作します。
精密テスト：光ファイバーネットワーク の正確かつ詳細な結果
簡単な統合： 迅速なセットアップと手間のかからない、既存のシステムへの統合
デモ機の貸し出しサービスをご利用いただけます

デモ機貸出許諾契約書「pdf または xlsx」をお記入の上、こちらまでお問合わせください。

製品一覧 キット内容

標準アイテム

AD-SM-K01およびAD-MM-K01を除くすべてのTestPro CV100キットには、以下の標準アイテムが付属されています。

  • TestPro CV100 x 2個
  • キャリーケース
  • AC アダプタ― (5V DC) x 2個
  • 吊り下げベルト ｘ 2個
  • クイックスタートガイド
  • 校正証明書
  • USB フラッシュドライブ
  • USB ケーブル

TestPro CV100キット

TestPro CV100 - K60検証＆認定キット
TestPro CV100 - K60
付属アダプター
AD-NETCABLE アダプター x2個
AD-CAT 6A-CH チャネル アダプター x2個
AD-6A-PL パーマネント・リンク・アダプター x2個
OP-CAT 6Aケーブル
認証ライセンス
テスト機能
10/100/1000BASE-T
イーサネットテスト
2.5/5/10GigE マルチギガリンク試験
802.3at/af/btロードPoE テスト
CAT 6A認証
TestPro CV100 - K61検証＆認証キット メタル/ファイバー
TestPro CV100 - K610
付属のアダプターとアクセサリ
AD-NETCABLE アダプター x2個
AD-CAT 6A-CH チャネル アダプター x2個
AD-6A-PL パーマネント・リンク・アダプター x2個
シングルモード(1310/1550nm)光ファイバアダプター x2個
マルチモード(850/1300nm)光ファイバアダプター x2個
FC，LC シングルモード2m リファレンスコード x2本
LC, LC シングルモード2m リファレンスコード x2本
FC, LC OM4 マルチモード 2m リファレンスコード x2本
LC, LC マルチモード 2m リファレンスコード x2本
LC, LC リファレンスカプラー x2個
OP-CAT 6Aケーブル
認定ライセンス
LC用スティックラー1.25クリーンクリッカー
OP-CAT 6Aケーブル
認定ライセンス
テスト機能
シングルモードおよびマルチモードファイバ認証
シングルモードおよびマルチモードファイバロスバジェット
ビジュアルフォールトロケータ
ボルトメーター
10/100/1000BASE-T
イーサネットテスト
2.5/5/10GigEマルチギガリンク試験
802.3at/af/btロード PoE テスト
CAT 6A認証

アクセサリ

アクセサリ
AD-NET-PASSTHRUギガビットイーサネット／PoE パススルー アダプタ
AD-NET-PASSTHRU

ギガビットイーサネット／PoEパススルー アダプタは、使用中の接続デバイスとのリンクパフォーマンスを「現実的に」評価するためのインラインネットワークテスト機能をご提供します。

AD-COAX-TYPE-F TestPro75Ω 同軸Fタイプペアアダプタ
AD-COAX-TYPE-F TestPro
2個セット
AD-COAX-TYPE-N TestPro50Ω 同軸Nタイプペアアダプタ
AD-COAX-TYPE-N TestPro
2個セット
AD-SM-K01E　TestProシングルモード ファイバーアダプタキット
AD-SM-K01E　TestPro
付属のアダプターとアクセサリ
シングルモード(1310/1550nm)光ファイバーアダプタ ×2個
送信ポート用の交換可能なFCコネクタ
送信ポートテスト対象ファイバーリンク接続用FC-LC起動コード
受信ポート用の交換可能なLCアダプタ
受信側 LC-LC リファレンスコード ×2本
基準を設定するためのLC-LC デュプレックスカプラー
校正証明書
スティックラークリーニングキット
キャリーケース
テスト機能
シングルモードファイバー認証
シングルモードファイバーロスバジェット
ビジュアルフォールトロケータ
ボルトメーター
10/100/1000BASE-Tイーサネットテスト
AD-MM-K01E　TestProマルチモード　ファイバーアダプタキット
AD-MM-K01E　TestPro
付属のアダプターとアクセサリ
マルチモード(850/1300nm)光ファイバーアダプタ ×2個
送信ポート用の交換可能なFCコネクタ
送信ポートテスト対象ファイバーリンク接続用FC-LC起動コード
受信ポート用の交換可能なLCアダプタ
受信側 LC-LC リファレンスコード ×2本
基準を設定するためのLC-LC デュプレックスカプラー
校正証明書
スティックラークリーニングキット
キャリーケース
テスト機能
マルチモードファイバー認証
マルチモードファイバーロスバジェット
ビジュアルフォールトロケータ
ボルトメーター
10/100/1000BASE-Tイーサネットテスト
AD-OTDR-U-850_1300マルチモード OTDRテストアダプタ（UPC850nm/1300nm）
AD-OTDR-U-850_1300

TestPro および NSA、850nm/1300nm波長で使用するマルチモードOTDRテストアダプタ

内容
AD-OTDR-U-850_1300
マルチモードSC―SC間 および SC―LCテストリファレンスコード各１本
　（「コネクタセーバー」として使用）
SCおよびLCカプラ各１個
コネクタクリーナー　１セット

OTDR起動コードは付属していません。 別途購入願います。

AD-OTDR-U-1310_1550シングルモード OTDRテストアダプタ（UPC1310nm/1550nm）
AD-OTDR-U-1310_1550

TestPro および NSA、1310nm/1550nm波長で使用するシングルモードOTDRテストアダプタ

内容
AD-OTDR-U-1310_1550
シングルモードSC―SC間 および SC―LCテストリファレンスコード各１本
　（「コネクタセーバー」として使用）
SCおよびLCカプラ各１個
コネクタクリーナー　１セット

OTDR起動コードは付属していません。 別途購入願います。

AD-OTDR-U-1310_1625シングルモード OTDRテストアダプタ（UPC1310nm/1625nm）
AD-OTDR-U-1310_1625

TestPro および NSA、1310nm/1625nm波長で使用するシングルモードOTDRテストアダプタ

内容
AD-OTDR-U-1310_1625
シングルモードSC―SC間 および SC―LCテストリファレンスコード各１本
　（「コネクタセーバー」として使用）
SCおよびLCカプラ各１個
コネクタクリーナー　１セット

OTDR起動コードは付属していません。 別途購入願います。

AD-CAT8.1－CH　TestProoCAT8.1チャネルテストアダプタ
2個セット
AD-CAT8.1－PL　TestProCAT8.1パーマネントリンクアダプタ
2個セット
AD-NET-CABLE　TestProマルチギガSNRテスト＆PoEテストアダプタ
2個セット
AD-CAT6A-CH　TestProCAT6Aチャネルテストアダプタ
2個セット
AD-CAT6A-PL　TestProCAT6A パーマネントリンクアダプタ
2個セット
ACC-６A-PL-PLUGAD-CAT6A-PL用 交換可能センタープラグ
AD-M12-D　TestProM12 Ｄコードアダプタ
2個セット
AD-M12-X　TestProM12Xコードアダプタ
2個セット
AD-５E-PCORD　TestProCAT５E パッチコードテスト用アダプタ
2個セット
AD-6-PCORD　TestProCAT６パッチコードテスト用アダプタ
2個セット
AD-6A-PCORD　TestProCAT6Aパッチコードテスト用アダプタ
2個セット
AD-8.2-TERACH　TestProCAT8.2TERA チャネルアダプタ
2個セット
AD-8.2-TERAPL　TestProCAT8.2TERA　パーマネントリンクアダプタ
2個セット
AD-8.2-GG45CH　TestProCAT8.2GG45 チャネルアダプタ
2個セット
AD-8.2-GG45PL　TestProCAT8.2GG45　パーマネントリンクアダプタ
2個セット
AD-BAREWIREベアワイヤーテスト用アダプタ
2個セット
AD-SPE-IEC-63171-1シングルペアイーサネット用アダプタ（LCタイプコネクタ付）
2個セット
AD-SPE-IEC-63171-6シングルペアイーサネット用アダプタ（RPPタイプコネクタ付）
2個セット
ACC-POWER-AD世界中で使用できる交換可能なプラグ付き
2パックの電源装置
ACC-SOFT-CASE　TestProソフトキャリーケース
ACC-HARD-CASE　TestProハードケース

TestProセレクションガイド

テスト機能 TestPro CV100
K61		 TestPro CV100
K60
ケーブルテスト(周波数 0.1ー3,000MHz) 参考動画〇〇
CAT6a テスト時間6秒
CAT3 ‐ CAT8 チャネル、パーマネントリンク認証 (詳細印刷レポート付) 〇〇
ワイヤーマップ(障害での距離)(電源供給ファイバーリンクの測定)〇〇
CAT6a テスト時間6秒
シングルペアイーサネット※1※1
MM & SM Teir1 ファイバー認証参考動画 〇 ※1
MM OTDR※1※1
SM OTDR※1※1
MM & SM Teir2 ファイバー認証 ※1 ※1
ハイブリッドパワーファイバー電圧テスト 〇 ※1
PoE 負荷 ＆ 検証 テスト
詳細機能はコチラ
「TestProの特に優れた機能」をご覧ください参考動画		 〇 〇
マルチギガ オートテスト参考動画 〇 〇
マルチギガ(2.5 / 5 / 10G)SNR参考動画 〇 〇
100 / 1000BASEーT SNRテスト 〇 〇
BASEーT ネットワーク接続 (トレースルート、Pingなど) 〇 〇
ワイヤレスネットワーク接続 ※2 (AP可用性, シグナル強度, Pingなど)
ネットワークディスカバリー/マップ、表示リーチャビリティ(到達可能性)の検証		 〇 〇
TestDataProの結果管理ソフトウェア (PCベース/クラウド)〇〇
  • ☆ 上記ガイド内の「黄色」マーカー部分は、特にTestProの優れた部分です。
  • ※１　： 別売りのアダプターを使用することで機能追加が可能です。
  • ※２　： 別売りのEdimax EWー7822ULC Wi-Fi USBアダプタが必要です。Amazonまたは任意の小売店にてお買い求めください。
  • その他： CAT8.1、CAT8.2、同軸、MPTパッチ、パッチコード、ベアワイヤなどで使用可能なテストアダプタオプションもございます。

TestPro CV100 製品仕様

バッテリー

  • リチウムイオン
  • 3.7V
  • 13,200 mAh
  • 概算テスト時間:8時間(1日あたりおよそ200回のテストに基づく)
  • 充電時間:7時間

電源アダプター

  • 5V,3A
  • 5-12V
  • 2.1mm DC jack

オペレーティングシステム

  • Linux

RJ45 テストポート

  • 10/100/1G テストポート
  • ネットワーク接続ポート

アダプタ―インターフェイス

  • 60ピン高周波コネクター (5000回の挿入サイクルで定格)
  • ホットスワップ可能

テストデータマネージメント

  • TestDataPro PC ソフトウェア

データ転送

  • USB フラッシュ タイプA
  • マイクロUSB
  • USB ケーブル
